เหตุใดคลีตสายเคเบิลจึงเป็นการป้องกันที่สำคัญต่อความต้องการของระบบไฟฟ้าของคุณ？

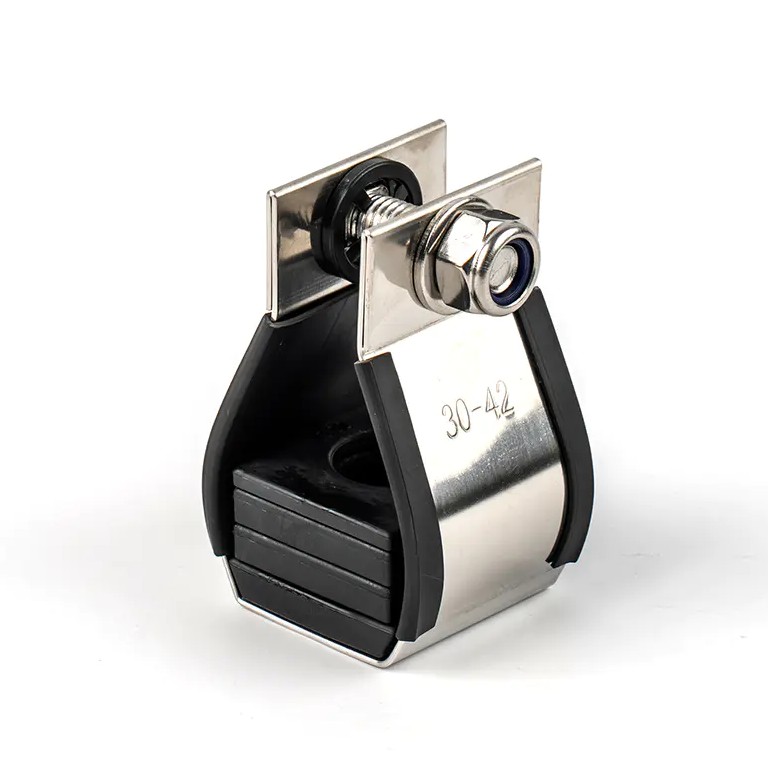

คลีตสายเคเบิล ไม่ใช่อุปกรณ์เสริม แต่เป็นอุปกรณ์ความปลอดภัยที่สำคัญซึ่งออกแบบมาเพื่อยึดสายไฟและป้องกันความเสียหายร้ายแรงระหว่างเหตุการณ์ไฟฟ้าลัดวงจร ข้อผิดพลาดจากการลัดวงจรจะสร้างแรงแม่เหล็กไฟฟ้าตามสัดส่วนกำลังสองของกระแสพีค ซึ่งสามารถส่งกระแสไฟสายเคเบิลผ่านชั้นวางอุปกรณ์ และทำให้บุคลากรตกอยู่ในอันตรายภายในเวลามิลลิวินาที โดยทั่วไปแล้วเบรกเกอร์วงจรจะต้องมี 0.06 ถึง 0.1 วินาที สะดุด แต่พลังทำลายล้างสูงสุดเกิดขึ้นเพียงแค่นั้น 0.005 วินาที บนระบบ 50Hz คลีตสายเคเบิลทำหน้าที่ควบคุมทันที ก่อนที่อุปกรณ์ป้องกันจะสามารถตอบสนองได้ ทำให้เป็นแนวหลักในการป้องกันแรงทางไฟฟ้าเครื่องกล

ตามมาตรฐาน IEC 61914 พุกรัดสายเคเบิลหมายถึง "อุปกรณ์ที่ออกแบบมาเพื่อรักษาความปลอดภัยของสายเคเบิลเมื่อติดตั้งตามช่วงความยาวของสายเคเบิล" ต่างจากสายรัดเคเบิลหรือที่หนีบมาตรฐาน คลีตได้รับการออกแบบทางวิศวกรรมและทดสอบโดยเฉพาะเพื่อให้ทนทานต่อแรงลัดวงจร โดยมีพิกัดตามกระแสลัดวงจรสูงสุด (kA) และระยะห่างในการติดตั้ง

การลัดวงจรส่งผลต่อระบบเคเบิลอย่างไร

ในระหว่างการลัดวงจรสามเฟส ตัวนำที่อยู่ติดกันจะผลิตสนามแม่เหล็กไฟฟ้าที่มีความเข้มข้นสูง แรงผลักกันระหว่างตัวนำเป็นสัดส่วนกับกำลังสองของกระแสไฟฟ้าลัดวงจรสูงสุด ทำให้เกิดความเครียดทันทีซึ่งผลิตภัณฑ์การจัดการสายเคเบิลมาตรฐานไม่สามารถมีได้ ในศูนย์ข้อมูล สายเคเบิลที่ไม่ปลอดภัยสามารถทำลายชั้นวางเซิร์ฟเวอร์ซึ่งต้องใช้เวลาเปลี่ยนนานหลายเดือน ในการตั้งค่าอุตสาหกรรม สถานการณ์เดียวกันนี้เสี่ยงต่อการเกิดเพลิงไหม้ การบาดเจ็บ และการหยุดทำงานเป็นเวลานาน

ช่องว่างเวลาที่สำคัญ

การทำความเข้าใจไทม์ไลน์ของเหตุการณ์ข้อผิดพลาดเผยให้เห็นว่าเหตุใดการยับยั้งชั่งใจแบบพาสซีฟจึงไม่สามารถถูกแทนที่ได้:

• 0.005 วินาที: แรงแม่เหล็กไฟฟ้าสูงสุดเกิดขึ้นบนระบบ 50Hz
• 0.06–0.1 วินาที: เบรกเกอร์ตัดการทำงานและแก้ไขข้อผิดพลาด
• ผลลัพธ์: หากไม่มีคลีตสายเคเบิล สายเคเบิลจะพบกับการเคลื่อนไหวที่ไม่ถูกจำกัดตลอดระยะเวลาที่เกิดข้อผิดพลาดทั้งหมด

ช่องว่างของเวลานี้หมายความว่าไม่มีอุปกรณ์ป้องกันแบบแอคทีฟใดที่สามารถป้องกันการถูกทำลายทางกลในขั้นต้นได้ มีเพียงคลีตสายเคเบิลที่ระบุอย่างถูกต้องเท่านั้นที่สามารถทำได้

คลีตสายเคเบิลประเภทใดที่เหมาะกับการใช้งานที่แตกต่างกัน

การเลือกประเภทคลีตที่ถูกต้องขึ้นอยู่กับการกำหนดค่าสายเคเบิล ระดับแรงดันไฟฟ้า และสภาพแวดล้อม การใช้คลีตประเภทที่เข้ากันไม่ได้อาจส่งผลให้มีการควบคุมที่ไม่เพียงพอในระหว่างสภาวะความผิดปกติ

แนวทางการเลือกวัสดุ

การเลือกใช้วัสดุส่งผลโดยตรงต่ออายุการใช้งานและความปลอดภัย:

• สแตนเลส 316: ความต้านทานการกัดกร่อนที่ยอดเยี่ยมสำหรับสภาพแวดล้อมทางทะเล นอกชายฝั่ง และสารเคมี ทนทานต่อแรงไฟฟ้าเครื่องกลไฟฟ้าที่รุนแรง
• อลูมิเนียม: น้ำหนักเบาพร้อมคุณสมบัติทางกลที่แข็งแกร่ง เหมาะสำหรับการใช้งาน LV ถึง HV ในร่มและกลางแจ้ง
• โพลีเมอร์/ไนลอน: คุ้มค่าสำหรับการใช้งานภายในอาคารที่มีแรงดันไฟฟ้าต่ำ มีตัวเลือก UV และสารหน่วงไฟสำหรับสภาพแวดล้อมเฉพาะ

IEC 61914 รับประกันการป้องกันที่เชื่อถือได้อย่างไร

IEC 61914:2021 เป็นมาตรฐานที่ได้รับการยอมรับทั่วโลกสำหรับ พุกสายเคเบิล การออกแบบและการทดสอบ แทนที่ความคลุมเครือที่พบในรหัสไฟฟ้าระดับภูมิภาค แม้ว่ามาตรา 392.20(C) ของ NEC และมาตรา 12-2202 ของ CSA กำหนดให้สายเคเบิลต้องได้รับการรักษาความปลอดภัยจากแรงแม่เหล็กที่เกิดจากกระแสฟอลต์ แต่ก็ไม่ได้ระบุวิธีทดสอบหรือตรวจสอบว่าอุปกรณ์ควบคุมจะทนต่อเหตุการณ์ลัดวงจรได้ IEC 61914 ช่วยเติมเต็มช่องว่างที่สำคัญนี้

หมวดหมู่การทดสอบภาคบังคับภายใต้ IEC 61914

มาตรฐานนี้ต้องการการทดสอบที่ครอบคลุมในมิติประสิทธิภาพหลายด้าน:

1. คะแนนอุณหภูมิ: ยืนยันการดำเนินการจาก -60°ซ ถึง 120°ซ (หรือช่วงที่ประกาศ)
2. การทดสอบโหลดด้านข้าง: โหลดอย่างต่อเนื่องคงไว้เป็นเวลา 60 นาทีที่อุณหภูมิสูงสุดที่ประกาศไว้
3. การทดสอบโหลดตามแนวแกน: ต้านทานการลื่นไถลของสายเคเบิลตลอดเส้นทาง
4. ทนต่อแรงกระแทก: ทดสอบที่อุณหภูมิการทำงานต่ำสุดที่ประกาศไว้
5. การกัดกร่อนและความต้านทานรังสียูวี: สเปรย์เกลือและการตรวจสอบความชราแบบเร่ง
6. ความต้านทานต่อแรงไฟฟ้าเครื่องกล: ทนต่อการทดสอบการลัดวงจรที่พิกัด kA ที่ประกาศไว้
7. การแพร่กระจายของเปลวไฟ: ความต้านทานต่อการแพร่กระจายของเปลวไฟภายใต้สภาวะความผิดปกติ

ความแตกต่างที่สำคัญ: IEC 61914 กำหนดให้มีระยะเวลาการทดสอบการลัดวงจรเพียง 0.1 วินาที (ห้ารอบเต็ม) ซึ่งเพียงพอที่จะเผยให้เห็นจุดอ่อนของคลีตเนื่องจากแรงทำลายล้างสูงสุดเกิดขึ้นภายในสองสามมิลลิวินาทีแรก สิ่งนี้แตกต่างจากการทดสอบความทนทานต่อความร้อนของสายเคเบิล ซึ่งอาจระบุ 63kA เป็นเวลา 1 วินาทีหรือ 40kA เป็นเวลา 3 วินาที พิกัดเหล่านี้เน้นที่การให้ความร้อนของตัวนำ ไม่ใช่การควบคุมเชิงกล

ปัจจัยใดที่เป็นตัวกำหนดข้อกำหนดคลีตที่ถูกต้อง

ข้อมูลจำเพาะที่เหมาะสมจำเป็นต้องจับคู่ประสิทธิภาพที่ประกาศของคลีตกับสภาพข้อบกพร่องที่แท้จริงของการติดตั้ง ข้อกำหนดที่ต่ำกว่ากำหนดจะสร้างความเสี่ยงด้านความปลอดภัยที่ร้ายแรง ในขณะที่ข้อกำหนดที่มากเกินไปจะทำให้เสียงบประมาณโดยไม่มีผลประโยชน์เพิ่มเติม

พารามิเตอร์ข้อมูลจำเพาะที่สำคัญ

วิศวกรจะต้องคำนวณและตรวจสอบสิ่งต่อไปนี้:

• เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล (OD): คลีตต้องพอดีกับเส้นผ่านศูนย์กลางปลอกจริง ไม่ใช่แค่ขนาดตัวนำเท่านั้น ความพอดีที่ไม่ถูกต้องจะลดประสิทธิภาพในการยึดเหนี่ยวระหว่างเกิดข้อผิดพลาด
• กระแสไฟลัดวงจรสูงสุดที่คาดไว้: อัตรา kA ของคลีตต้องเกินระดับความผิดปกติที่คำนวณได้ของระบบ โปรดทราบว่าระดับข้อผิดพลาดสูงสุดมักเกิดขึ้นในการติดตั้งแรงดันไฟฟ้าต่ำ ไม่ใช่แค่ระบบไฟฟ้าแรงสูงเท่านั้น
• ระยะห่างของคลีต: การให้คะแนนของผู้ผลิตจะประกาศในช่วงเวลาที่กำหนด (โดยทั่วไปคือ 600 มม.) ระยะห่างที่กว้างขึ้นจะเพิ่มแรงต่อคลีตแบบทวีคูณ แรงระหว่างตัวนำคำนวณโดยใช้สูตร IEC 61914 ซึ่งพิจารณากระแสไฟสูงสุดและเส้นผ่านศูนย์กลางของสายเคเบิล
• ระดับแรงดันไฟฟ้าและการกำหนดค่า: ระบบ LV, MV และ HV นำเสนอรูปแบบกำลังที่แตกต่างกัน รูปแบบแกนเดี่ยว พระฉายาลักษณ์ และรูปสี่เหลี่ยม แต่ละแบบต้องใช้คลีตที่ออกแบบตามวัตถุประสงค์
• การสัมผัสกับสิ่งแวดล้อม: การมีอยู่ของสารเคมี อุณหภูมิสุดขั้ว การสัมผัสกับรังสียูวี และความเสี่ยงจากไฟไหม้ เป็นตัวกำหนดการเลือกวัสดุและระดับความต้านทานการกัดกร่อน

ตัวอย่างข้อควรระวัง

พิจารณาผู้ผลิตสองรายที่อ้างว่าทนสูงสุด 140kA:

• ผู้ผลิต A ทดสอบด้วยสายเคเบิลขนาด 35 มม. ที่ ระยะห่าง 600 มม
• ผู้ผลิต B ทดสอบด้วยสายเคเบิลขนาด 45 มม. ที่ ระยะห่าง 300 มม

สำหรับระบบที่มีระดับความผิดปกติ 60kA ที่ใช้สายเคเบิล 30 มม. ที่ระยะห่าง 1200 มม. ผลิตภัณฑ์ของผู้ผลิต B จะไม่ทำงานแม้จะมีระดับพาดหัวที่เหมือนกันก็ตาม นี่แสดงให้เห็นว่าเหตุใดทีมจัดซื้อจึงต้องตรวจสอบรายงานการทดสอบฉบับสมบูรณ์ ไม่ใช่แค่ตัวเลขพาดหัวข่าว และเหตุใดวิศวกรจึงต้องปกป้องข้อกำหนดเฉพาะตลอดวงจรชีวิตของโครงการ

การติดตั้งที่เหมาะสมช่วยเพิ่มระยะขอบด้านความปลอดภัยให้สูงสุดได้อย่างไร

แม้แต่คลีตที่ระบุอย่างถูกต้องก็อาจล้มเหลวได้หากติดตั้งไม่ถูกต้อง คุณภาพการติดตั้งจะกำหนดโดยตรงว่าระบบทำงานได้ตามที่ทดสอบหรือไม่

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

1. ปฏิบัติตามระยะห่างของผู้ผลิต: ติดตั้งตามช่วงเวลาที่ระบุสำหรับกระแสฟอลต์ที่ประกาศ จำเป็นต้องมีระยะห่างที่เข้มงวดมากขึ้นสำหรับสถานการณ์การลัดวงจรสูง
2. จัดตำแหน่งตามเส้นผ่านศูนย์กลางของสายเคเบิล: ตรวจสอบให้แน่ใจว่าขนาดคลีตตรงกับ OD ของสายเคเบิลจริง โดยพิจารณาจากความทนทานของฉนวนหรือแจ็คเก็ต
3. ใช้การยึดที่ถูกต้อง: ติดตั้งด้วยฮาร์ดแวร์ที่ได้รับอนุมัติสำหรับประเภทการกักเก็บ (บันได ถาด สตรัท หรือคาน)
4. ใช้แรงบิดที่เหมาะสม: การขันแน่นเกินไปจะทำให้แจ็คเก็ตเคเบิลบิดเบี้ยว การขันให้แน่นช่วยให้เกิดการลื่นไถล ใช้ประแจปอนด์เพื่อให้ได้แรงบิดของตัวรักษาที่ผู้ผลิตกำหนด
5. บัญชีสำหรับการขยายตัวทางความร้อน: ในระบบที่ยืดหยุ่นซึ่งสายเคเบิลถูก "งู" ทำให้เกิดการเคลื่อนตัวของส่วนขยายระหว่างจุดคงที่ ในระบบที่เข้มงวด ตรวจสอบให้แน่ใจว่าคลีตและโครงสร้างทนทานต่อแรงทางเทอร์โมกลตามยาว

ข้อควรพิจารณาในการออกแบบระบบ

ระบบเคเบิลแบ่งออกเป็นสองประเภท แต่ละประเภทมีข้อกำหนดคลีตที่แตกต่างกัน:

• ระบบที่ยืดหยุ่น: สายเคเบิลถูกงูในแนวตั้งหรือแนวนอน ช่วยให้เกิดการขยายตัวและหดตัวทางความร้อนระหว่างจุดยึดได้อย่างอิสระ คลีตต้องรองรับการเคลื่อนไหวโดยยังคงรักษาความยับยั้งชั่งใจระหว่างเกิดข้อผิดพลาด
• ระบบที่เข้มงวด: สายเคเบิลได้รับการแก้ไขในแนวยาว โดยต้องใช้คลีต โครงสร้างรองรับ และความแข็งของสายเคเบิลเพื่อให้สามารถทนต่อแรงทางกลทางความร้อนร่วมกันได้โดยไม่เกิดความเสียหาย

ที่ที่คลีตสายเคเบิลให้การป้องกันที่สำคัญ

คลีตสายเคเบิลถือเป็นสิ่งสำคัญทุกที่ที่สายไฟแรงสูงวิ่งใกล้กับบุคลากรหรืออุปกรณ์ที่สำคัญ ระดับแรงดันไฟฟ้าไม่เกี่ยวข้อง เนื่องจากระดับข้อผิดพลาดสูงสุดบางส่วนเกิดขึ้นในการติดตั้งแรงดันไฟฟ้าต่ำ เนื่องจากอิมพีแดนซ์ของระบบต่ำกว่า

นอกเหนือจากการปฏิบัติตามข้อกำหนดด้านความปลอดภัยตาม NEC 392.20(C) และ IEC 61914 แล้ว การติดตั้งคลีตที่เหมาะสมยังช่วยตอบสนองข้อกำหนดด้านแผ่นดินไหวและเงื่อนไขกรมธรรม์ประกันภัย ลดความรับผิด และป้องกันการทำงานซ้ำซึ่งมีค่าใช้จ่ายสูง

สรุป: แนวทางเชิงรุกเพื่อความปลอดภัยของระบบเคเบิล

คลีตสายเคเบิล คิดเป็นสัดส่วนเพียงเล็กน้อยของต้นทุนโครงการทั้งหมด แต่ให้การป้องกันแรงไฟฟ้าลัดวงจรที่ไม่อาจทดแทนได้ กระบวนการคัดเลือกจะต้องรวมเส้นผ่านศูนย์กลางของสายเคเบิล การคำนวณกระแสไฟฟ้าขัดข้อง ข้อกำหนดด้านระยะห่าง ความเข้ากันได้ของวัสดุ และการสัมผัสต่อสิ่งแวดล้อมให้เป็นข้อกำหนดที่สอดคล้องกัน ทีมจัดซื้อควรปฏิบัติต่อรองเท้าสตั๊ดเป็นส่วนประกอบด้านความปลอดภัยทางวิศวกรรม ไม่ใช่สินค้าโภคภัณฑ์ และตรวจสอบว่าผลิตภัณฑ์มีรายงานการทดสอบที่เป็นอิสระตามมาตรฐาน IEC 61914:2021 รวมถึงเอกสารการทดสอบการลัดวงจรก่อนและหลัง ด้วยการระบุและติดตั้งคลีตสายเคเบิลอย่างถูกต้องตั้งแต่วันแรก ผู้รับเหมาไฟฟ้าและเจ้าของสิ่งอำนวยความสะดวกจะรับประกันการปฏิบัติตามกฎระเบียบ ปกป้องโครงสร้างพื้นฐานที่สำคัญ และสร้างสภาพแวดล้อมการทำงานที่ปลอดภัยยิ่งขึ้นสำหรับบุคลากร
